EPOS ES-14N Stand černá

High-End 2-pásmová regálová reprosoustava se stojanem

• TiP : objednávku můžete hradit i na spláty s 0% úrokem, formou odložené platby nebo platbou na 1/3 - (více info zde)

Restart značky Epos si jen těžko představit bez nejznámějšího modelu ES-14. Tato reprosoustava povstává v robustní ozvučnici v klasických proporcích a s možností umístění na masivním podlahovém stojanu. Reprosoustava je osazena 7“ středobasovým měničem, který perfektně zapadá do konstrukce ozvučnice. Membrána byla od začátku zamýšlena jako polypropylenová – pro její neomezené konstrukční možnosti, variace v tloušťce a flexibilitě. Navíc zprostředkovává neuvěřitelné množství basů a dynamiky. Výškový měnič má průměr 28mm s hliníkovou mebránou a dodatečným keramickým povrchem a je schopen reprodukce až do 30kHz. V běžném slyšitelném spektru se vyznačuje výbornými parametry. Epos ES14N je nabízen ve trojím barevném provedení – černá, bílá a walnut. Podlahový stojan je pouze černý.

Basová jednotka:
High Power 7“, průměr kmitací cívky 35 mm, hybridní feritový a neodymový magnet, vstřikovaný kužel s proměnnou tloušťkou a slídovou výplní. Gumový okraj s nízkou hysterezí.

HF jednotka:
28mm výškový reproduktor s hliníkovou/keramickou kupolí a bez Ferrofluidu

Skříň:
Reflexně zatížené, tlumené sendvičové panely, jednorozměrné výztuhy, port s nízkou hlučností, přední panel Duo

Terminál:
Německá nízkokovová 4 mm banánková koncovka

Impedance:
Reproduktor by měl být snadnou zátěží pro zesilovače – proto je průměrná impedance vyšší než u běžného 4ohmového reproduktoru. Dostal jsem i kompenzaci ve středním pásmu, aby to bylo jednodušší pro lampové zesilovače.

Zkreslení:
Moderní reproduktory by měly být schopny poskytovat nízké zkreslení i při vyšších úrovních. Pod měřeními @87dB a při 96@

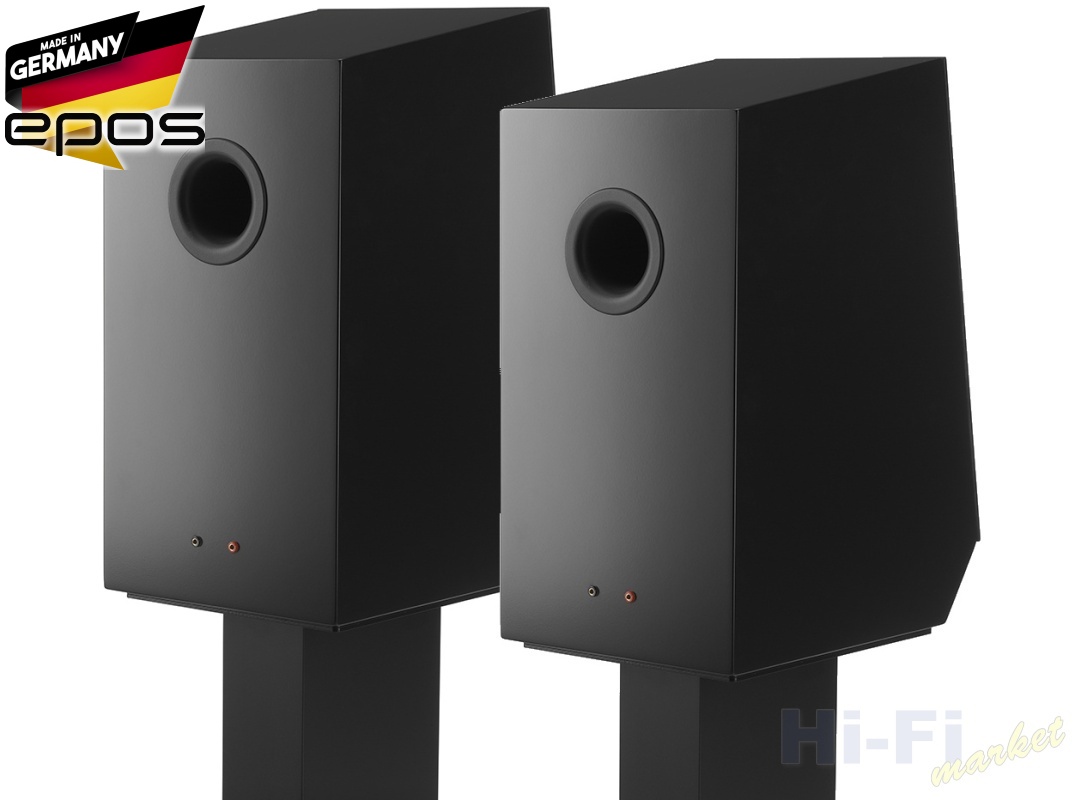

Samotná skříň využívá víceméně stejný objem jako původní ES-14. To není velké překvapení, protože objem skříně je výsledkem konfigurace měniče a definované šířky pásma reproduktoru. Tvar skříně je však jiný. Přední ozvučnice je nakloněna dozadu, aby bylo možné časově sladit basový a výškový reproduktor a navíc může pomoci s režimem stojatých vln mezi přední a zadní částí. Vzhledem k tomu, že konstrukce je reflexní systém, port je samozřejmě potřeba. Nachází se na zadní straně skříně a celý tvar portu byl zvolen tak, aby minimalizoval hluk proudění vzduchu. Aby se kompenzovala rezonance otevřené trubice portu, byly uprostřed portu přidány některé otvory. Aby nedošlo ke ztrátě spodního konce, jsou tyto otvory pokryty měkkým materiálem, vyladěným tak, aby pouze zabil nežádoucí rezonance portu.

Skříň využívá dvouvrstvou MDF konstrukci, slepenou poslední generací tlumícího lepidla. Tato nejnovější generace je konzistentnější ve srovnání se staršími řešeními a umožňuje snadnější výrobu. Pro ovládání vibračních režimů panelu a snížení nežádoucího vyzařování celé skříně bylo použito dodatečné vyztužení. Uvnitř je potřeba jen trochu tlumícího materiálu.

Přední deska je doplňkový díl, který se nalepí a přišroubuje k hlavní skříni. Má kolem 45° zkosení pro ovládání difrakčního efektu v oblasti 2000-3000Hz. První prototypy používaly čtvercové skříně a nebylo možné získat dobrou frekvenční charakteristiku na ose a mimo osu. Zaoblení rohů opravdu nepomohlo, pouze zkosení způsobilo mnohem menší difrakční chybu a pomohlo vyvážit horní střední pásmo. Staromódní způsob, ale užitečné řešení. Reproduktor je dodáván s přední mřížkou, ale nedoporučuje se jej používat při poslechu hudby. Je to spíše ochrana, když nepoužíváte reproduktory. Samotný výškový reproduktor je tak jako tak chráněn a PP kužel není snadné poškodit.

Uspořádání boxu je ploché uspořádání 4. řádu s frekvencí ladění 38Hz. Shoduje se se ziskem na spodním konci mnoha poslechových místností a umožňuje rychlý a přesný spodní konec při použití ve správné poloze v místnosti. Vázací sloupky jsou 4mm banánkové objímky, namontované na kovové desce. Tyto banánkové zdířky používají uvnitř velmi málo kovu, aby byl zaručen ten nejlepší zvuk – to je jeden z pěkných nápadů originálního designu a lepší než použití velmi drahých „High-End“ vázacích sloupků s lehkým kovem, ale vysokou cenou. Tyto samostatné kabelové zásuvky přivádějí signál zesilovače do výhybky, která je umístěna na zadním panelu reproduktoru.

Původní crossover potřeboval velmi málo součástek a byl extrémně jednoduchý, nový ES-14N navazuje na zkušenost posledních 20 let, že elektrické části se ovládají snadněji než mechanické filtrování v budicích jednotkách. V dřívějších dobách, před Klippelem, byla vícevrstvá cívka původního wooferu navržena tak, že se odvalovala z wooferu s hmotností a vysokou indukčností vinutí. V novém basovém reproduktoru je cívka pouze 2-vrstvá as kompenzačními kroužky je impedance přes výchylku velmi konstantní, což zabraňuje modulaci výhybky. Cívka je provedena jako vzduchová a nepřidává žádné zkreslení jádra. Nekompenzovaný magnet by skutečně reagoval s crossoverem a to znamená, že stará myšlenka dávala smysl. Avšak způsob, jak srazit basový reproduktor s vysokou indukčností, přidal další řadu problémů – ale o tom jsme se dozvěděli až za posledních 20 let. Mezi wooferem a zesilovačem ve věži je malý odpor, aby byla konstrukce méně citlivá na různé tlumicí faktory. Místo toho větší magnet řídí zarovnání. Výškový reproduktor nepoužívá žádnou Ferrofluid v mezeře k potlačení rezonanční frekvence výškového reproduktoru. Ferrofluid zní jako dobrý nápad, ale je to druh oleje, který mění chování při přehrávání hudby. Jedná se o velmi nelineární proces a upravuje zvuk v závislosti na úrovni a hudebním stylu. Výškové reproduktory bez Ferrofluidu jsou otevřenější a přirozenější a vykazují méně dynamickou kompresi ve srovnání se standardními výškovými reproduktory s Ferrofluidem. Druhá strana mince: potřebuje trochu více crossoveru, aby byla bezpečná, ale celková kombinace je mnohem lineárnější. I když je vrchol kovové kopule posunutý na přibližně 30 kHz, byl přidán nový druh filtru, který jej oddělí bez změny úrovně pod 20 kHz. Důvodem je, že moderní digitální převodníky přesouvají hodně šumu do vyšších frekvencí.

36mm kmitací cívka jednotky byla relativně přímou volbou. Používá 18mm dlouhé 2-vrstvé vinutí měděného drátu na nekovovém TIL formovači (TIL je směs Glasfiber/Epoxy). Tvar magnetu byl optimalizován pomocí simulace tak, aby měl nejlepší lineární BL chování a velmi nízkou variaci indukčnosti v průběhu pohybu cívky. To vám dává nejnižší úroveň lineárního zkreslení a intermodulačního zkreslení a je zřetelně odlišné od magnetického systému používaného za starých časů. variace. Hlavní magnet je feritového typu, magnet pro kompenzaci toku snižuje rozptylové pole magnetu a nastavuje správnou BL pro velikost skříně. Neodymový disk na pólovém nástavci učinil BL lineárnější a kovová fázová zástrčka pomáhá přenášet teplo z cívky. Všechny díly jsou namontovány do velmi pevného skleněného plastového koše vyrobeného od základu. Materiál byl zvolen pro kombinaci tuhosti a dobrého tlumení.

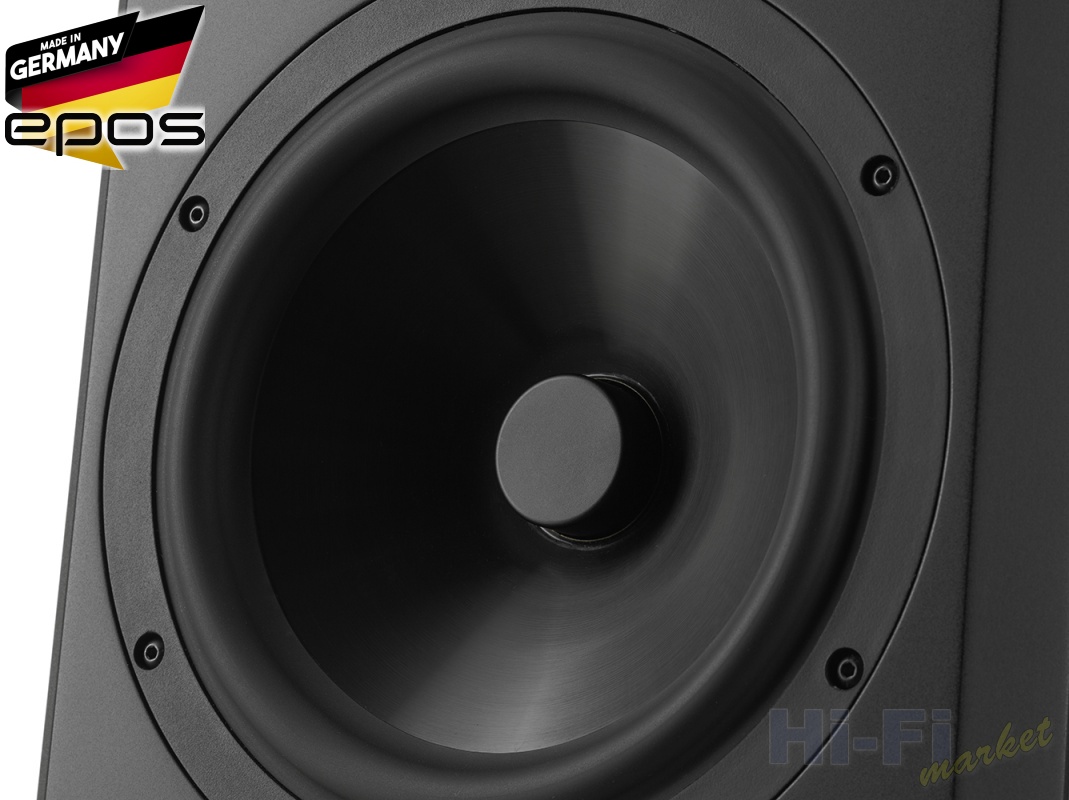

7“ měnič určený pro použití v portovaném reproduktoru plus kompenzace pro vyšší odpor vzduchové cívky. Volba Polypropylenu jako materiálu kužele byla nastavena od začátku. Polypropylen je pěkný materiál – velmi konzistentní, může být vyroben s různými výplňovými materiály, jako je MICA, a dokonce může být vstřikován pro vtipné tvary nebo variace tloušťky. V kombinaci s gumovým rámem s nízkým tlumením poskytuje spoustu dynamiky s velmi nízkým zabarvením.

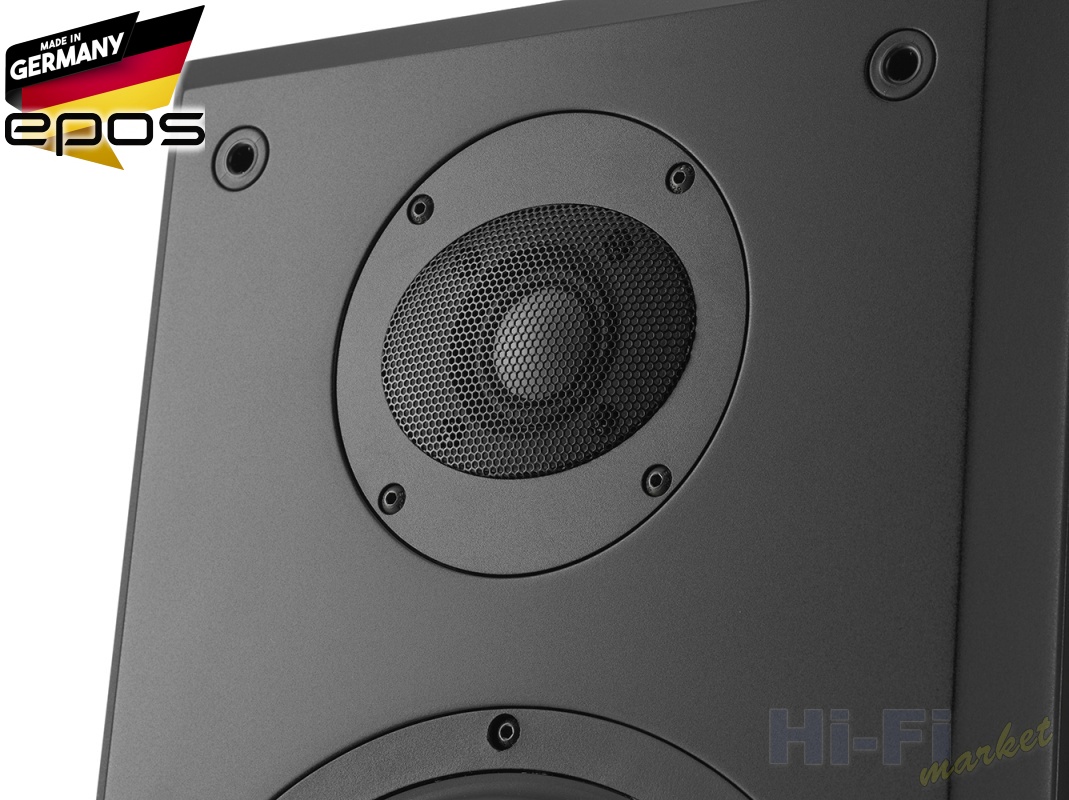

28mm VC pro lepší výkon na spodním konci rozsahu výškového reproduktoru. Samotná kupole je vyrobena z hliníkové slitiny s dodatečným keramickým povlakem pro zvýšení tuhosti. Spolu s látkovým rámem a tvarovaným ovládacím kroužkem Mode je vrchol rezonance výškového reproduktoru kolem 30 kHz, což jej posouvá mimo 20 kHz limit lidského sluchu. Magnetický systém využívá feritové magnety a vylepšenou kombinaci dutin pro minimalizaci zkreslení. Ferit je lepší materiál pro výškový reproduktor, pokud není potřeba malá velikost. Nabízí mnohem více „vzduchu“ za kopulí a surround a zabraňuje kompresi a harmonickému zkreslení kvůli příliš malým dutinám. Měděná krytka v magnetu snižuje zkreslení a zvyšuje úroveň při velmi vysokých frekvencích. Výškový reproduktor ze zvukových důvodů nepoužíval žádný vlnovod. Pro ochranu kopule byla přidána oválná asymetrická namontovaná perforovaná kovová mřížka. Tato část není odnímatelná a byla použita při mluvení reproduktoru. Masivní kovová deska výškového reproduktoru se pouze dotýká skříně na 4 bodech kolem šroubů (nápad převzat od Roye George z NAIM s jeho požehnáním), aby se snížil přenos energie mezi výškovým reproduktorem a ozvučnicí skříně. Výškový reproduktor má vlastní dutinu ve skříni.

Stojan

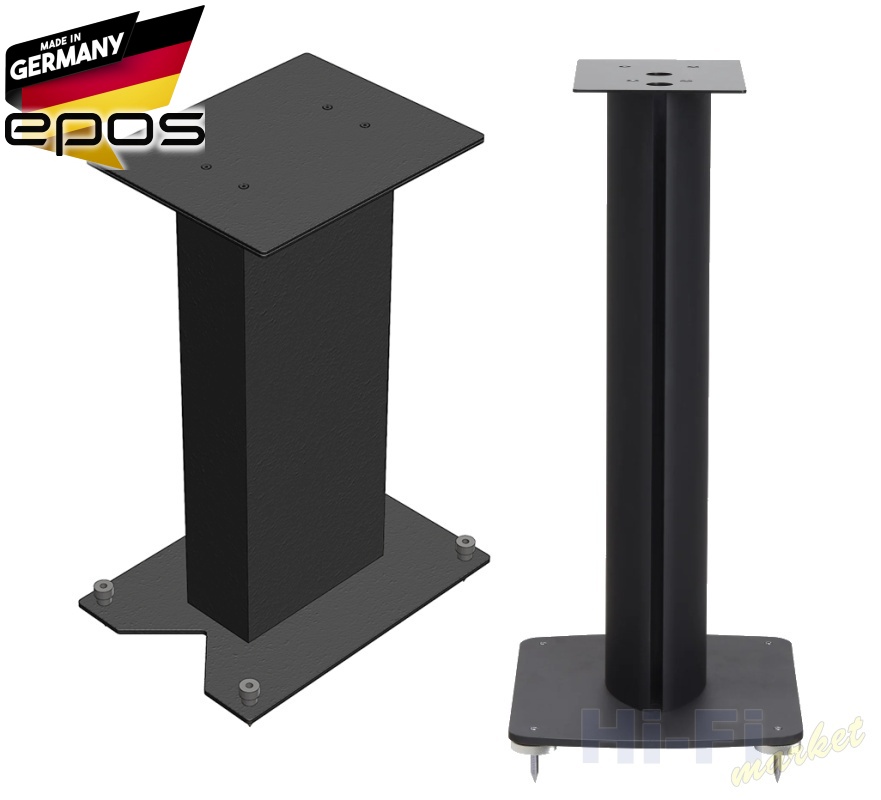

Aby reproduktor mohl sedět, je k dispozici vyhrazený stojan. Střední část je vyrobena jako masivní dřevěná lišta, kombinující 4 vrstvy dřeva, slepené stejným tlumícím lepidlem, jaké se používá uvnitř ES14N. Horní deska je dvouvrstvá ocelová deska s bitumenovou vrstvou mezi a spodní deska je tlustá ocelová deska pro držení nastavitelných hrotů. Reproduktor lze dodat bez stojanu, takže lze použít i jiné stojany vysoké 55 cm.

Šířka (mm) : 250
Výška (mm) : 491
Hloubka (mm) : 385
Konstrukce : 2-pásmová regálová reprosoustava
Osazení : 177cm středobas, hybridní ferit/Neodymiumový magnet, 28mm výškový měnič, hliník/
Impedance : > 6 Ohm
Frekvenční rozsah : 40 - 23kHZ (-6dB), 33 - 25kHz (-10dB)
Citlivost : 87dB@ce 2.823V/1m
Dělící frekvence : 2700 Hz
Minimální impedance reproduktoru : min. 4.3 Ohm@160Hz
